Amplificador TDA 2050

  O Kit Amplificador TDA2050 consiste em um amplificador que pode fornecer potências até 36 Watts RMS (50 Watts IHF) em cargas de 4 ohms quando alimentado com tensão até 18 Volts.
  Trata-se de um excelente circuito para aplicações domésticas de fácil construção.

   Sugestão de Uso:
* Montagem de módulo de potencia, para amplificar o som do PC, CD, DVD etc. Esta é a versão mono temos a versão stereo que seria ideal para amplificar estes equipamentos.

* Montagem de amplificador para instrumentos musicais, guitarra, baixo e teclado. Temos em nossos produtos vários pré amplificadores para instrumentos que casam muito bem com este amplificador.

Características principais do  amplificador:
* Potência de saída de 36 Watts RMS, 50 Watts IHF.
* Tensão de alimentação de +-4,5 a +-18 Volts.
* Faixa de resposta - 10Hz a 15.000Hz.
* Proteção contra curto interna.
* Fonte incluída no projeto.

* Controle de Volume.


Observações:
* O transformador da fonte não acompanham este kit. Veja em nossos produtos varias ofertas de transformadores para fonte. O transformador utilizado nesta montagem é 12+12x1A.
* Veja em nossos produtos pré amplificadores, para diversas finalidades que casam muito bem com este amplificador.
* Dimensões da placa - 67x32x22mm (L x P x A).
* Dimensões do dissipador - 92x38x38mm (L x P x A).
* Não fornecemos catalogo de montagem passo a passo.
* Esquemas e catálogos enviados por email.
* O comprador terá que ter habilidade e conhecimento mínimo em eletrônica para compra de nossos kits.
* Nos colocamos a disposição para tirar duvidas por email ou telefone.
* Verniz Bmask Nas cores: Azul, vermelho ou verde, nos reservamos o direito de escolha de envio em uma destas cores de acordo com disponibilidade em nosso estoque.
* A Logos Montagens Eletrônicas, assegura total garantia contra defeito de fabricação de todos os kits para montagens ou produtos montados, durante o período de cobertura da garantia de 3 meses, conforme especificado no comprovante de envio.

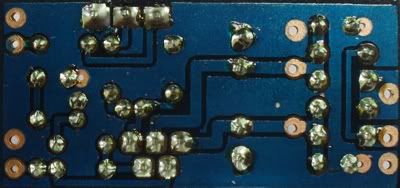

Photobucket
Photobucket
Photobucket
Preço R$ 40,00

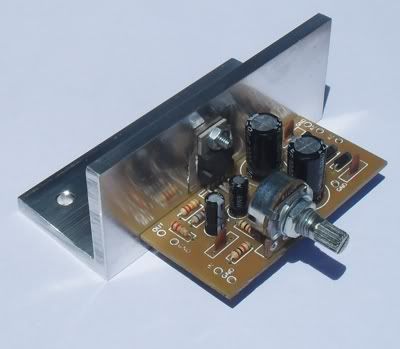

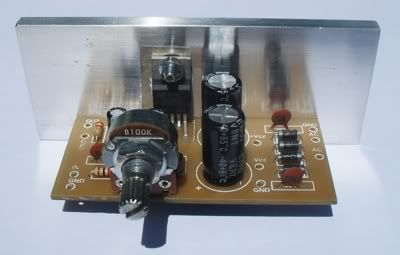

Produto montado conforme foto.
TDA2030 TopSilk

Esquema de ligações:
IN - (Entrada de sinal de áudio) - Nesta entrada pode ser ligado um DVD, CD, ou outro sinal com intensidade de no mínimo 400mV, para ser aproveitado o Maximo de potencia de saída do amplificador.
Pode também ser ligado a esta entrada uma saída de pre amplificador, mesa de som, mixer e etc. Esta ligação tem que ser feita obrigatoriamente com cabo blindado para não haver captação de ruídos.
GND - Terra, esta ligação é imprescindível, pois como o fio da entrada é brindado o aterramento é fundamental.
OUT - (Saída de áudio) - Aqui você pode ligar o auto falante ou colocar um jack para ligação de uma caixa de som.
GND - Terra da caixa de som ou auto falante.
AC - (Entrada AC de 12 Volts) - A saída do transformador 12+12x1A tem 3 fios, uma desta saída de 12Volts é ligado a esta entrada. Geralmente o fabricante do transformador coloca na embalagem o esquema de entrada de rede 110V e 220V e a ligação AC de saída é só seguir a orientação descrita na embalagem do transformador.
AC - (Entrada AC de 12 Volts) - A saída do transformador 12+12x1A tem 3 fios, uma desta saída de 12Volts é ligado a esta entrada.
GND - Terra do transformador.
+Vcc - Nesta saída de voltagem POSITIVA você pode alimentar um Pré Amplificador, crossover etc. esta saída é retificada e alimenta também o amplificador.
-Vcc - Nesta saída de voltagem NEGATIVA você pode alimentar um Pré Amplificador, Crossover, etc. esta saída é retificada e alimenta também o amplificador.
GND - Neste terra a Ligação deve ser feita em conjunto com a saida de voltagem +Vcc e -Vcc para alimentar um circuito de Pre Amplificador, crossover etc..
Volume - Potenciômetro de controle de volume.
