Pré Amplificador Para Toca Discos.


  Uma coisa é certa, em termos de praticidade o CD dá de 10 à 0 no disco de vinil, mas se a questão analisada for a qualidade de áudio, a história não é bem assim.
  Por esse motivo muitos ainda amam a velha bolacha e não largam o som analógico por nada. Isso sem contar que as verdadeiras relíquias que se mantém vivas apenas nos velhos discos, mas acabam encostadas pela falta de um equipamento para reprodução.
  Se você é um desses apaixonados e quer resgatar seus vinis, não é preciso abrir mão das novas tecnologias.
  Nem tão pouco é necessário fazer grandes investimentos, pois as arcaicas vitrolas podem ser perfeitamente adaptadas ao seu home theater.

  A agulha, quando passa pela superfície do disco, transforma o atrito gerado em sinal elétrico. Por se tratar de um sinal com intensidade muito baixa, em muitos casos é necessário a utilização de um pré-amplificador para a conexão do toca-discos em um aparelho de som.
  Alguns receivers trazem entrada Phono, equipados com um pré-amplificador, possibilitando a conexão do toca-discos diretamente no receiver.
  A conexão da pickup em um mini system ou em um receiver sem entrada Phono necessita de um pré-amplificador externo.




 Muitos equipamentos de som mais recentes não possuem a conexão específica para toca-discos de vinil com cápsula magnética (entrada PHONO).Se você quer ligar um toca-discos ao seu aparelho de som (e este não possui a tal entrada PHONO) você terá que conectar o toca-discos a um pré-amplificador de phono antes de ligá-lo à entrada AUXILIAR do seu receiver, amplificador, mini-system ou a placa de som do computador.
 Com este pré-amplificador fica muito fácil a instalação todo este processo para você pode escutar seus discos de vinil.

Dados Técnicos:
•Impedância de entrada: 125 ohms / MC, 47K ohms / MM
•Ganho: 55dB/MC, 35dB/MM (1KHz)
•Distorção: 0,004%
•SNR:> 95dB
•THD: <0,1% (1KHz)
•Resposta de freqüência: 2Hz-500KHz + /-1dB (linear)
•Características RIAA: + /-0.2dB (20Hz-20kHz)
•Impedância de saída: 600 ohms
•Canal equilíbrio: 0dB (1KHz)
•Separação de canal:> 100dB (1KHz)
•Entradas: 2 x RCA
•Saídas: 2 x RCA
•Peso: 1,2 Kilos
•Dimensões (mm): 55x120x120 (AxLxP)
•Tensão de alimentação: 110V/220V


Photobucket


Valor  R$ 110,00
  Clique aqui para calcular o valor do frete em CalcularFrete.com


Esquemas de ligações.

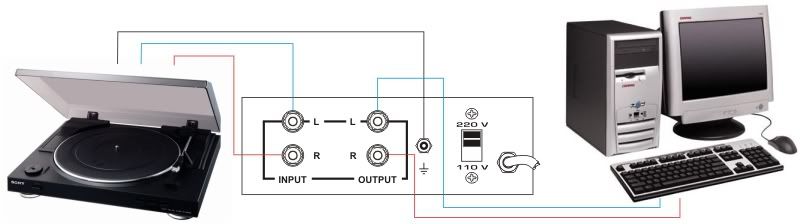

Toca-discos - Phono Pre Amp - Computador

O primeiro passo é conectar o Toca-discos ao Phono Pre Amp. Alguns toca-discos têm um cabo com saída RCA (vermelho/branco; vermelho/preto; ou amarelo/branco) embutido. Neste caso, você não precisará do cabo RCA, bastará ligar as duas saídas do RCA à entrada (INPUT) de seu Phono Pre Amp, sendo a saída branca (L) no plugue branco e a vermelha ou amarela (R) no amarelo ou vermelha. Se seu toca-discos tiver um terceiro cabo em formato de “Y”, ligue-o no parafuso do Phono Pre Amp (GND), pois ele pode reduzir o nível de ruído da gravação.
Caso o toca-discos não tenha nenhum destes cabos, ligue duas saídas RCA nos respectivos plugues do toca-discos e as outras duas aos respectivos plugues do Phono Pre Amp.

E para conectar a placa de som do PC ao sistema Toca-discos/Phono Pre Amp, você vai precisar de um cabo RCA/P2 (a saída P2 é igual a dos fones de walkman). Conecte a saída (OUTPUT) do Phono Pre Amp o plug RCA com os plugues conectados de acordo com as cores. Na entrada LINE IN do PC o plug P2. Se você não tiver caixas de som instaladas, ligue-as à saída apropriada da caixa de som – elas são fundamentais para você monitorar o que está sendo gravado.

Aprenda a trabalhar com o COOL EDIT, um dos mais populares e poderosos editor de som digital. Com o COOL EDIT você pode editar arquivos wave e mp3, adicionar efeitos como reverb, flanger, chorus, equalizar suas músicas, "cortar" trechos e muitos outros efeitos interessantes. Além disso, é possível recuperar aquela sua velha fita cassete, tirando os chiados, ou ainda, limpar os "clicks" dos discos de vinil.
Photobucket
Toca-discos - Phono Pre Amp - Micro System ou Home Theater

O primeiro passo é conectar o Toca-discos ao Phono Pre Amp. Alguns toca-discos têm um cabo com saída RCA (vermelho/branco; vermelho/preto; ou amarelo/branco) embutido. Neste caso, você não precisará do cabo RCA, bastará ligar as duas saídas do RCA à entrada (INPUT) de seu Phono Pre Amp, sendo a saída branca (L) no plugue branco e a vermelha ou amarela (R) no amarelo ou vermelha. Se seu toca-discos tiver um terceiro cabo em formato de “Y”, ligue-o no parafuso do Phono Pre Amp (GND), pois ele pode reduzir o nível de ruído da gravação.
Caso o toca-discos não tenha nenhum destes cabos, ligue duas saídas RCA nos respectivos plugues do toca-discos e as outras duas aos respectivos plugues do Phono Pre Amp.

E para conectar o Micro System ao sistema Toca-discos/Phono Pre Amp, você vai precisar de um cabo RCA/RCA . Conecte a saída (OUTPUT) do Phono Pre Amp o plug RCA com os plugues conectados de acordo com as cores. Na entrada AUX do Micro System ou Home Thater. Se você não tiver caixas de som instaladas, ligue-as à saída apropriada da caixa de som – elas são fundamentais para você monitorar o que está sendo gravado.
Photobucket
Toca-discos - Phono Pre Amp - Receiver ou Amplificador

O primeiro passo é conectar o toca-discos ao Phono Pre Amp. Alguns toca-discos têm um cabo com saída RCA (vermelho/branco; vermelho/preto; ou amarelo/branco) embutido. Neste caso, você não precisará do cabo RCA, bastará ligar as duas saídas do RCA à entrada (INPUT) de seu Phono Pre Amp, sendo a saída branca (L) no plugue branco e a vermelha ou amarela (R) no amarelo ou vermelha. Se seu toca-discos tiver um terceiro cabo em formato de “Y”, ligue-o no parafuso do Phono Pre Amp (GND), pois ele pode reduzir o nível de ruído da gravação.
Caso o toca-discos não tenha nenhum destes cabos, ligue duas saídas RCA nos respectivos plugues do toca-discos e as outras duas aos respectivos plugues do Phono Pre Amp.

E para conectar o Receiver ou Amplificador ao sistema Toca-discos/Phono Pre Amp, você vai precisar de um cabo RCA/RCA . Conecte a saída (OUTPUT) do Phono Pre Amp o plug RCA com os plugues conectados de acordo com as cores. Na entrada AUX, TAPE IN, TUNER do Receiver ou Amplificador. Se você não tiver caixas de som instaladas, ligue-as à saída apropriada da caixa de som – elas são fundamentais para você monitorar o que está sendo gravado.
Photobucket
* Nos colocamos a disposição para tirar duvidas por email,  messenger ou telefone.
* Esquemas e catálogos enviados por email.
* A Logos Montagens Eletrônicas, assegura total garantia contra defeito de fabricação de todos os kits para montagens ou produtos montados, durante o período de cobertura da garantia de 3 meses, conforme especificado no comprovante de envio.


Para adquirir este kit pode ser das seguintes maneiras:
* Pagamento com depósito em conta corrente.
Banco Santander e Caixa Econômica Federal.
Para depósito na Caixa Econômica Federal poderá ser feito em uma casa lotérica.
* Fazer o pagamento com boleto bancário.
* Fazer o pagamento pelo cartão de crédito em até 12X.
* Sedex a cobrar com depósito de remessa antecipado.
* Escolha a melhor maneira de pagamento e entre em contato conosco através do email
logosamplificadores@yahoo.com.br que lhe enviamos a cobrança por email.
*
Para saber o valor do envio para a sua localidade Consulte em nosso calculador de frete contido no anuncio
ou então entre em contato conosco fornecendo seu CEP que lhe passamos o valor da remessa com a mercadoria.
